新一代的5G網絡移動通信網已成為廣大社會群眾的關注焦點,由于5G的多天線陣列技術,發射接受通道從原來的最多8路變成了32或64 路導致功耗明顯增加,因此電源功率密度和效率提升成為首要問題。

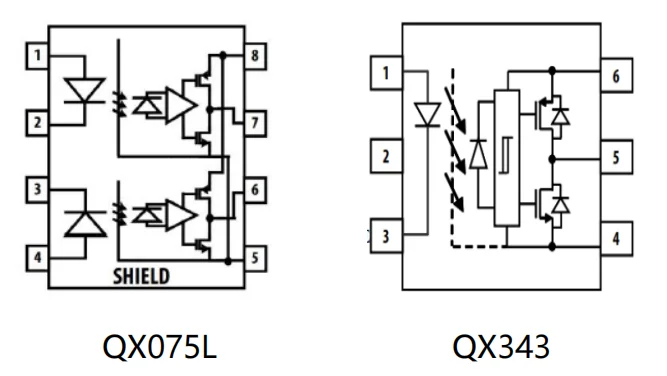

5G電源包含站點電源(AC-DC)和基站電源(AAU或BBU內部的二次電源部 分DC-DC)兩個部分; AC-DC電源通常為兩級拓撲結構,即PFC+LLC,兩級拓撲分別需要閉環控制,所以通常采用兩顆主控芯片,原邊的主控負責PFC電路,副邊主控負責LLC電路,LLC的驅動可通過柵極驅動光耦QX343來實現,PSU對外接口一般選擇CAN通信,可以通過雙通道高速光耦QX0631或QX075L實現;其次,備用電源(刀片電源)的電池包需要配備一套具有針對性的鋰電管理系統BMS, 從而對電池組進行有效的監控、保護、能量均衡和故障報警,進而提高備用電源的工作效率和使用壽命, 基站備用電源的電芯一般為16串,所以需要兩顆AFE芯片,其中一顆AFE芯片通過高速光耦QX343來連接, QX172用于電池電壓監測。

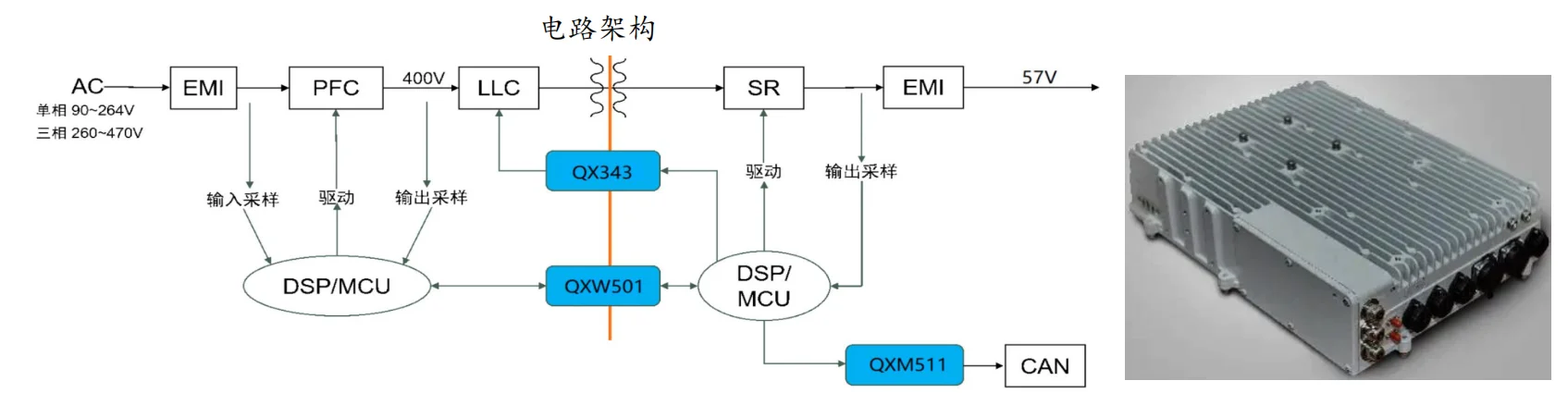

如下圖說明,是5G通訊的電路架構:
5G通訊電路常用群芯微光耦型號: 1. 高速光耦:QX6N13x、QXM6xx、QX075L、QX063x; 2. 柵極驅動光耦:QX3150、QX3120、QX350、QX314、QX343、QXM343、QXM341、QX340;
