??BMS中芯片選型最重要的非AFE芯片莫屬了，尤其是在大型工商儲能產品上。可以說AFE 的方案直接決定了整個BMS 的系統方案，據統計，消費級BMS方案目前常用的AFE芯片國外品牌有TI，O2和，國內品牌有中穎;工業級高壓BMS方案目前常用的AFE芯片國外有ADI和NXP，國內品牌有航天民芯和比亞迪。下面主要針對工商儲能方案上的AFE芯片做一下總結。

??ADI方案

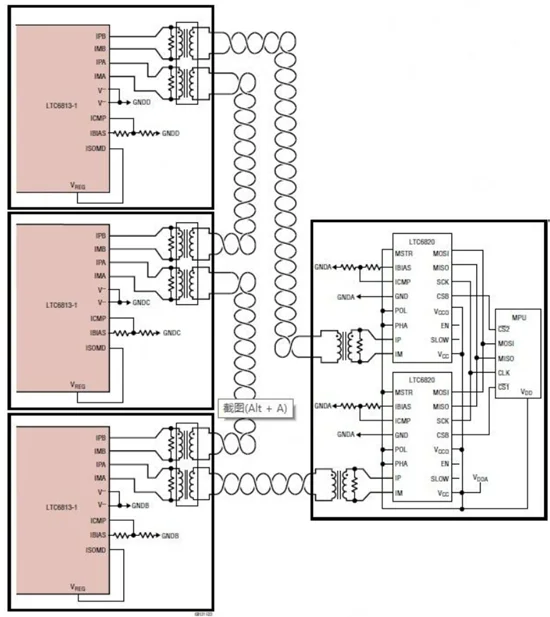

??ADI方案主要集中在高壓電池方面，菊花鏈和集中式的都有。一般大型儲能項目，動力電池項目要用ADI的方案比較多。其中LTC6813是一個應用非常廣泛的典型方案。這款A(yù)FE主要支持電流檢測，菊花鏈架構，采用AFE芯片+隔離驅動芯片的方案與LTC6820配合使用。當然ADI也有集中式架構的方案，典型的芯片就是LTC6811-2。

??NXP方案

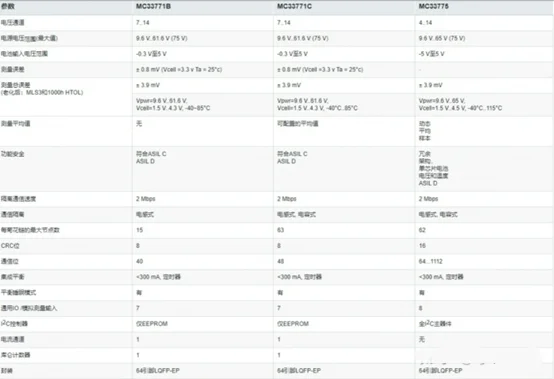

??NXP和ADI的方案在BMS行業中尤其工商儲能應用上比較典型。NXP更側重汽車動力電池方面的BMS，功能安全等級可以達到ASIL D，單顆AFE 最高可以做到14串并支持級聯。

??國產AFE芯片

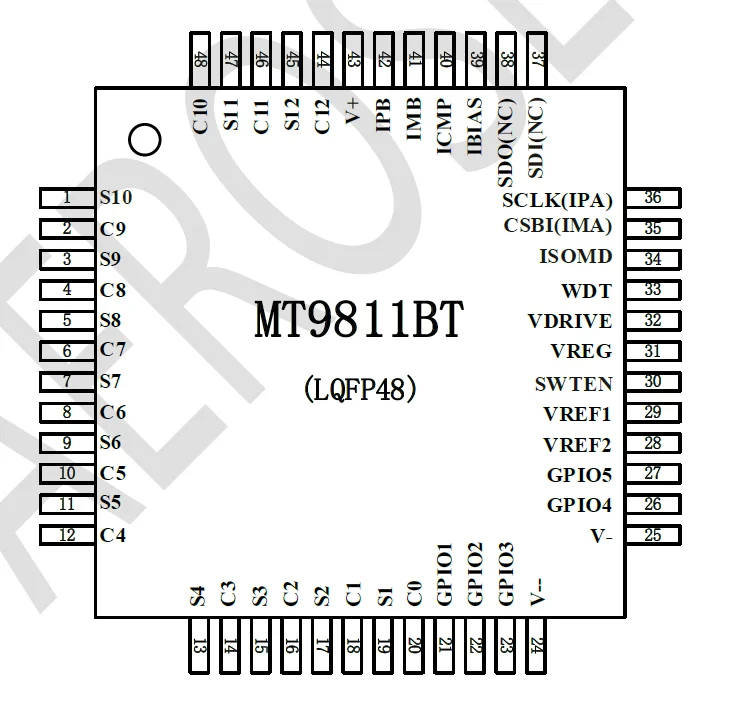

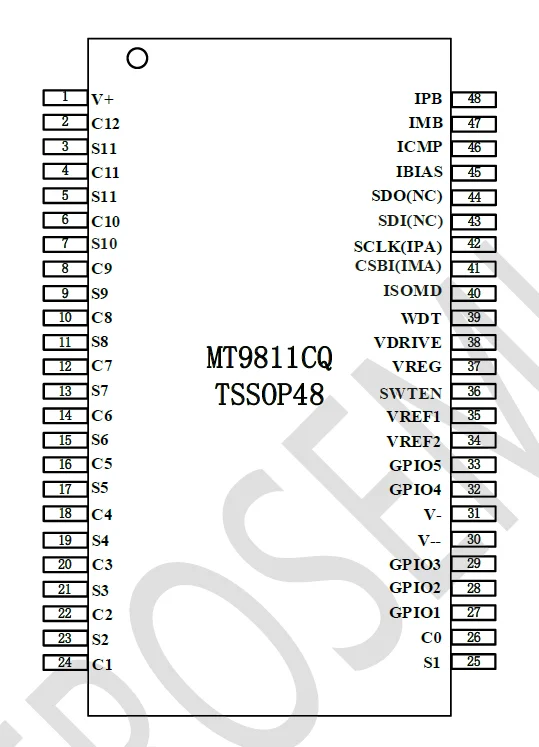

??比較典型的就是西安航天民芯，其中的MT9811就是在客戶采用率非常高的一款A(yù)FE芯片，且PIN to PIN兼容ADI的LTC6811。MT9811 是第三代多節電池的電池組監視器，可測量多達12 個串接電池的電壓并具有低于2.2mV 的總測量誤差。電池測量范圍為0V 至5V，使MT9811 成為大多數化學電池的合適之選。所有12 節電池的電壓最快可在290us 之內完成測量，并且支持較低的數據采集速率以實現高噪聲抑制。

??同時可以將多個MT9811 器件串接起來，因而能在一長串的高電壓電池組中實現每節電池的同時監視。每個MT9811 具有一隔離的SPI 接口，用于實現高速、抗RF 干擾的局域通信。使用MT9811 時，多個器件采用菊鏈?zhǔn)竭B接，且所有器件采用一根主處理器接線。MT9811 內部集成了包括每節電池電荷的被動平衡、一個內置的5.6V 穩壓驅動器和5 根通用的I/O 線。在睡眠模式中，電流消耗最小至5uA。MT9811 可直接由電池或一個隔離式電源供電。適合大功率的壁掛式/立柜式家儲和工商儲能等項目上。搭配MT9820隔離驅動芯片，性價比非常高。

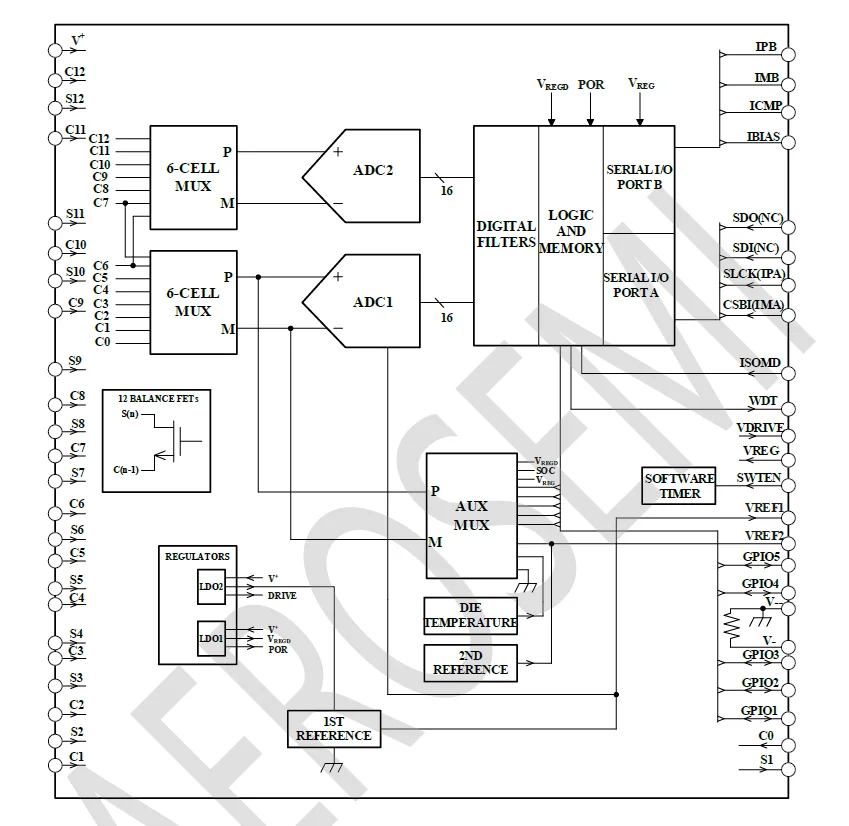

系統框圖

??總結：AFE在芯片設計上尤其是工商類儲能應用上有比較高的技術壁壘，所以國內這塊的AFE芯片屈指可數，大部分高端的芯片都是被國外占據，但是隨著芯片國產化的趨勢和國內有實力的芯片廠商的崛起，將改變國外芯片長期占據的市場格局。
